Ethernet kabloları bilgisayar ağının en hızlı ve en güvenilir biçimi olarak kalır. Kablolar ucuzdur, ancak genellikle raftan mevcut olanlardan farklı bir kablo uzunluğuna ihtiyacınız olacak.
Bir Ethernet kablosunu “ekleyerek” özel bir uzunluk verebilir, iki kabloyu birlikte birleştirebilir ve hatta bir kabloya veya her iki uçtaki fişlere hasarı onarabilirsiniz.
İçindekiler
Ethernet kablosu temellerini anlamak
İlk olarak, isimlendirmeye aşina olalım. Ethernet ağı kabloları (bazen sadece “ağ kabloları” olarak adlandırılır) çeşitli çeşitlerde gelir. Amazon'da veya herhangi bir teknoloji mağazasında ev kullanımı için en yaygın türler CAT5, CAT5E, CAT6 ve CAT6A'dır. Veri aktarım hızını ve güvenilirliğini artıran farklı kablo teknolojisi yinelemelerini temsil ederler.
'Kedi' kısmı 'kategori' anlamına gelir. CAT5E, temel Cat5 kablonunun gelişmiş bir versiyonudur. Cat 5E ve Cat6 gigabit hızları sağlar ve CAT6A daha kısa mesafelerde 10 gigabit hız sunabilir. Cat6A 100 metreye kadar 10 Gbps destekleyebilirken, Cat6 bunu sadece 55 metreye kadar yapabilir. Çalıştığınız kablo türü, veri aktarım hızınızı belirleyecek ve İnternet bağlantınızı ve yerel ağ bağlantı performansınızı etkileyecektir.
Bir Ethernet kablosunun kalbinde bir demet küçük, bükülmüş çift iletken bulacaksınız. Bu iletkenler, kablonun bir ucundan diğerine veri aktarımına izin veren renk kodlu tellerdir.

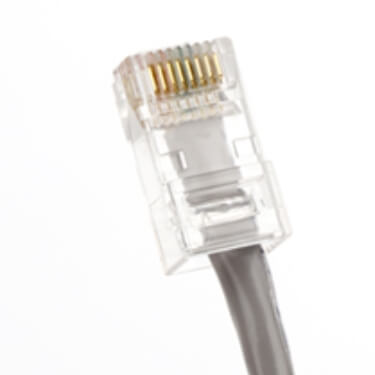

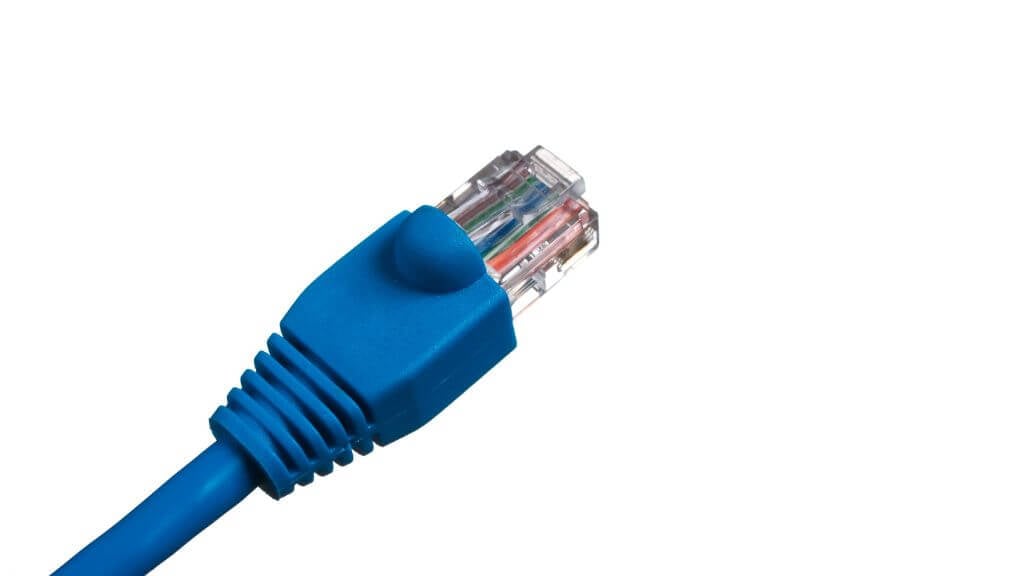

Bir Ethernet kablosunun her ucunda tipik olarak bir RJ45 fişi bulunur. Daha büyük bir telefon jakı gibi görünen bu fiş, yönlendirici veya bilgisayar gibi cihazlarınıza fiziksel olarak bağlanan kısımdır. Telefon hatlarında bulduğunuz fişler RJ11'dir.
Ticaret Araçları
Bir Ethernet kablosunu eklemek için birkaç temel araca ihtiyacınız olacak:
- Tel kesiciler

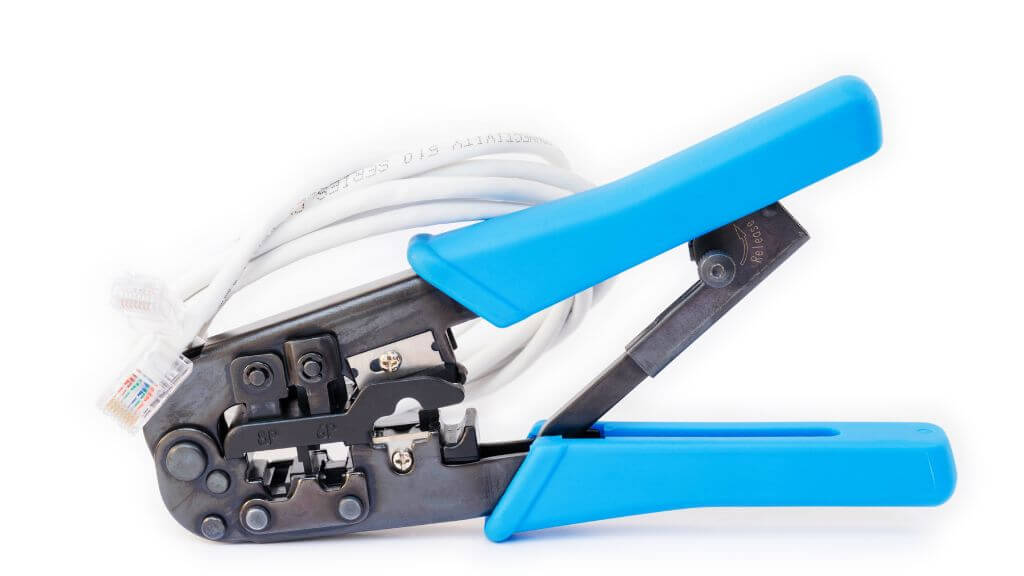

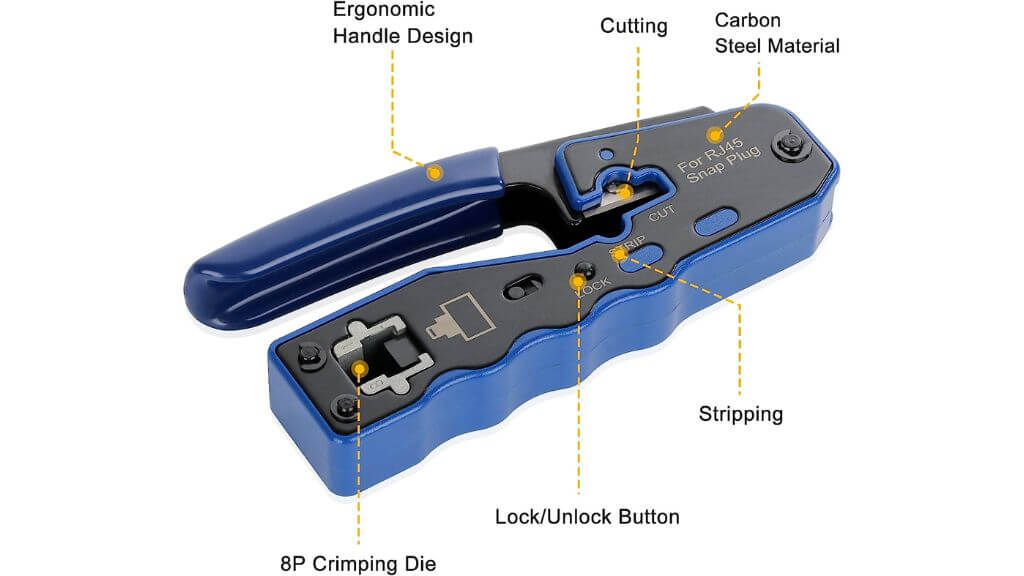

- Sıkma Aracı
- RJ45 konektörleri
- Ethernet kablosu (eklemek istediğiniz kablo)
- Kablo striptizcileri
Bağlantıları test etmek için bir ağ kablosu test cihazı almalısınız. Bu küçük cihaz, yeni eklenen kablonuzdaki bağlantıların doğru çalışıp çalışmadığını size bildirecektir. Kablo test cihazı olmadan devam edebilirsiniz, ancak bu yalnızca kablonuzun takıldığınızda doğru eklendiğini bileceğiniz anlamına gelir.
Bir satın alarak ihtiyacınız olan her şeyi alabilirsiniz.tel kesiciler içerir. Ayrıca, birçok kıvırma aletinin entegre tel striptizcileri vardır, bu nedenle ayrı bir tane ödemenize gerek yoktur.
Adım Adım Kılavuzu: Ethernet kabloları nasıl eklenir
Kuvvetli
Bir kablo eklemek titiz bir iş olabilir, ancak sabırlı ve dikkatli olmanız kolaydır. İşte takip edilecek genel adımlar.
1. Adım: Kablonuzu hazırlayın
İlk olarak, Ethernet kablosunun hasarlı uçlarını düzeltmek için tel kesicilerinizi kullanın. Temiz, hasarsız kabloların çalışmasını istiyorsunuz.
Kuvvetli

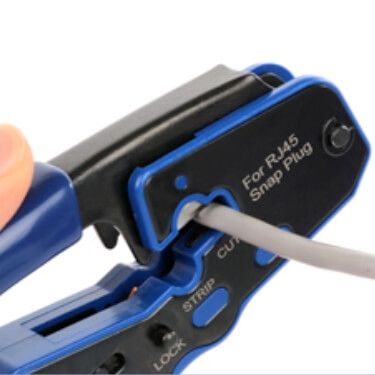

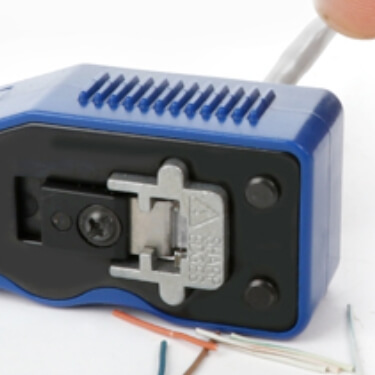

Kablonun her ucunda yaklaşık 2 inç dış gövdeyi dikkatlice çıkarmak için kablo striptizcilerinizi kullanın ve içerideki renk kodlu bükülmüş çift iletkenleri ortaya çıkarın.
2. Adım: Bükülmüş çift iletkenleri gevşetin

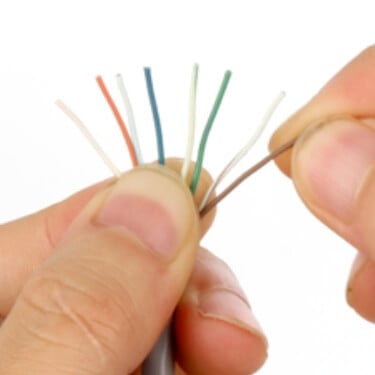

Renk kodlu bükülmüş çift iletkenleri dikkatlice gevşetin.
Genellikle dört çiftte sekiz kablo bulacaksınız. Bunları Ethernet kablosu renk koduna göre hizalayın.

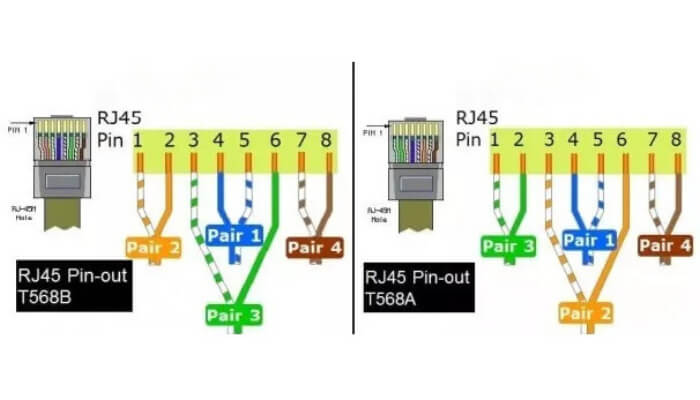

T568A kablolama için standart renk kodu:
⦁ Pin 1: Beyaz/yeşil
⦁ pin 2: yeşil
⦁ pim 3: beyaz/portakal
⦁ pim 4: mavi
⦁ Pin 5: Beyaz/mavi
⦁ Pin 6: turuncu
⦁ Pin 7: Beyaz/Kahverengi
⦁ Pin 8: Kahverengi
T568B kablolama için standart renk kodu:
⦁ Pin 1: Beyaz/Portakal
⦁ Pin 2: Portakal
⦁ pim 3: beyaz/yeşil
⦁ pim 4: mavi
⦁ Pin 5: Beyaz/mavi
⦁ pim 6: yeşil
⦁ Pin 7: Beyaz/Kahverengi
⦁ Pin 8: Kahverengi
Iranforums CC 40 yaşında olurduWikimedia Commons
En yaygın şema T568B'dir, ancak tutarlı bir şekilde kullanırsanız kullanabilirsiniz. Eklediğiniz kablo muhtemelen ABD'de yeni ağ kurulumları için tercih edilen kablolama şeması olan T568B kullanıyor.
Birçok kıvırma aleti, aletin gövdesine basılmış bu kablo kılavuzlarına sahiptir, bu nedenle onları ezberlemeniz gerekmez.
Adım 3: RJ45 konektörlerini ekleyin

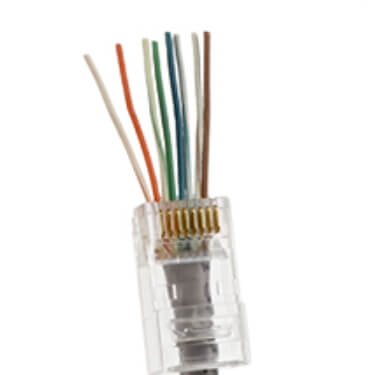

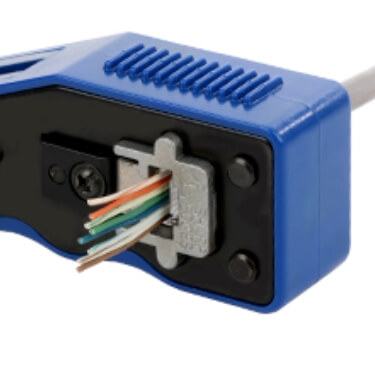

Bir sonraki adım, her kablo ucuna yeni RJ45 konektörlerinin takılmasını içerir. Konektörleri kabloya sabitlemek için kıvırma aracınızı kullanın.
Kırpmadan önce renk kodlu kabloların konektörlerin içinde doğru bir şekilde sıralandığından emin olun. Bu, sağlam bir internet bağlantısını sürdürmek için çok önemlidir.
Bu sadece sürecin genel bir açıklamasıdır, belirli kıvırma aracınızın talimatlarını izlemelisiniz. Hatta bazıları, bunların nasıl kullanılacağını gösteren tam bir videoya bir bağlantı ile gelebilir. Sağlanmışsa böyle bir videoyu izlemenizi şiddetle tavsiye ediyoruz.
4. Adım: Bağlantınızı test edin

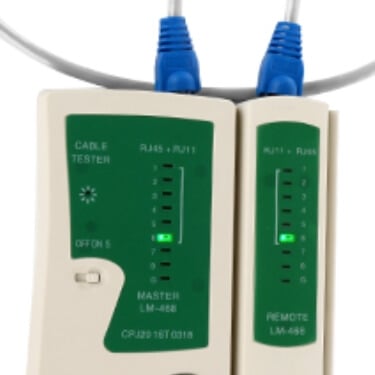

RJ45 konektörleri yer aldıktan sonra, doğru bağlantıları sağlamak için ağ kablo test cihazınızı kullanın. Test cihazı üzerindeki her ışık, Ethernet kablosundaki bir kabloya karşılık gelir. Tüm ışıklar aydınlanırsa, tebrikler! Ethernet kablonuzu başarıyla eklediniz.
Kablo test cihazınız yoksa, kabloyu bir çift ağ cihazına bağlayın. En iyi seçenek, bir istemci cihazını (yani bir dizüstü bilgisayar) yönlendiriciye bağlamaktır. Bağlantı işe yararsa kablo gitmek iyidir ve yükleyebilirsiniz.
Gelişmiş ekleme teknikleri
Yukarıdaki yöntem, daha kısa uzunluklar ve kritik olmayan bağlantılar için uygun bir ethernet kablosunu eklemenin en basit yoludur. Bununla birlikte, daha uzun bir mesafe üzerinden iki kabloya katılmanız veya koaksiyel veya fiber optik gibi daha özel kablo türleriyle çalışırken daha gelişmiş teknikler gereklidir.
Yama Panelleri: Organizasyon ve Gelecek Koruma
Bir yama paneli, birden fazla Ethernet kablosu yakınlaşması gerektiğinde kullanılan bir başka gelişmiş yöntemdir. Bu genellikle ofis ayarlarında veya gelişmiş ev ağlarında bulunabilir. Yama panelleri, birden fazla yama kablosunu barındırmak için birkaç bağlantı noktası ile tasarlanmıştır.

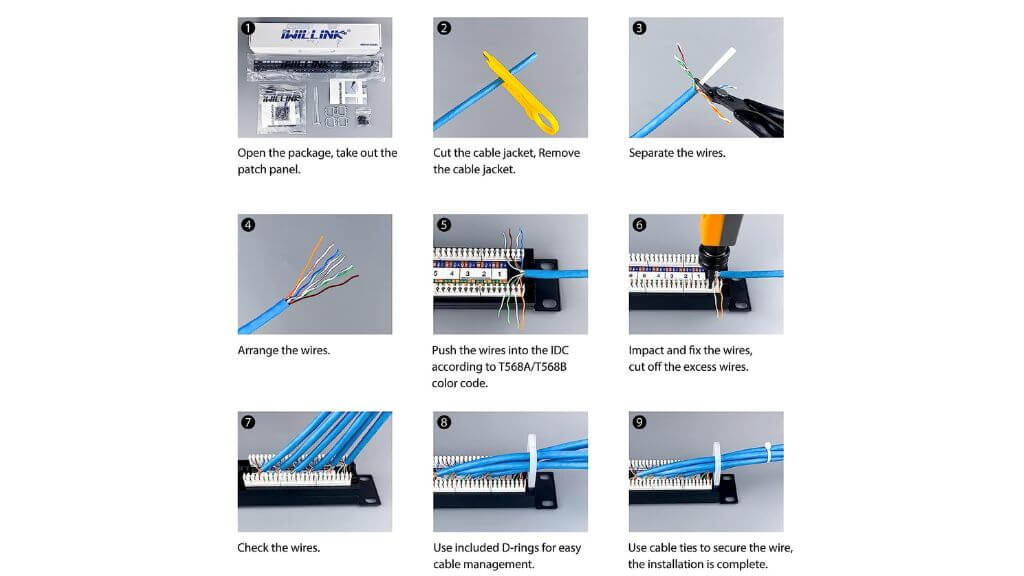

Bu durumda tipik bir yama paneli bağlantı işlemiIwilllink 24 bağlantı noktası yama paneli
Buradaki işlem, Ethernet kablolarınızın uçlarını patch panelinin arkasına sonlandırmayı içerir. Ön taraf, sırayla, yama kablolarını kullanarak gitmesi gereken yere verileri yamalamak için kullanılır. Yama panelleri ile ilgili en güzel şey, karmaşık kablo düzenlemelerini yönetmeyi kolaylaştırmaları ve gelecekteki değişiklikler veya eklemeler için uyarlanabilir olmalarıdır.
Yama panelleri, operatörlerin kısa yama kabloları kullanarak çizgileri fiziksel olarak bağladığı eski telefon panosu kavşak kutularını anımsatır.
Keystone jakları ve kuplörler kullanma
Keystone Jack, bir RJ45 konnektörü barındıran bir snap-in paketidir. Bu krikolar bir duvar plakasına veya yama paneline takılabilir ve kalıcı, güvenli bir bağlantı oluşturabilir.

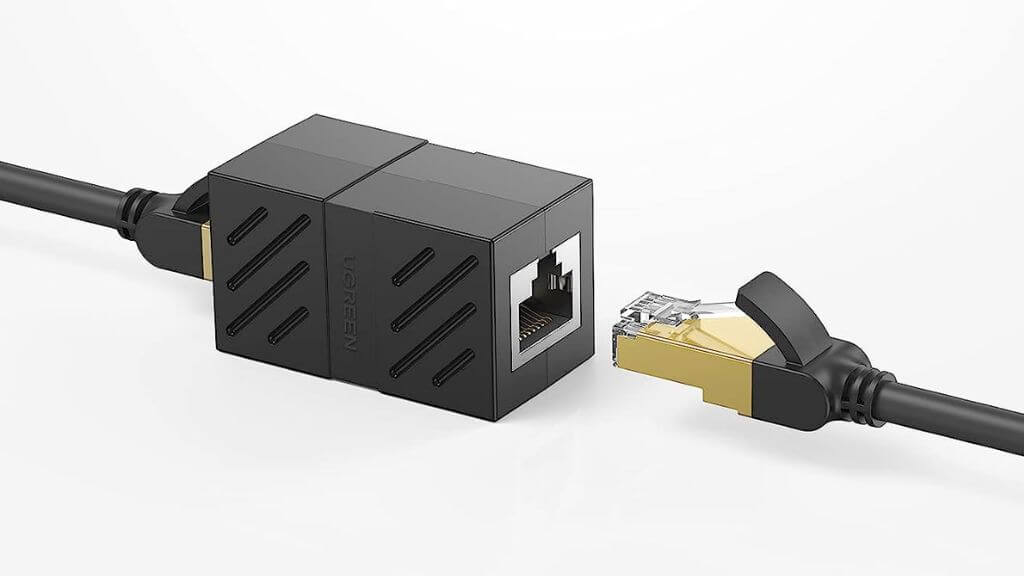

Kuplörler ise doğrudan iki Ethernet kablosunu bağlamak için kullanılır. Her iki uçta kadın RJ45 bağlantı noktaları ile birlikte gelirler. Her ne kadar bağlı, potansiyel sinyal kaybı nedeniyle yüksek performanslı ağlar için en iyi çözüm olmasa da, hızlı düzeltmeler için kullanışlıdır veya kritik olmayan uygulamalarda mevcut bir kablonun aralığını genişletmek için kullanışlıdırlar. Örneğin, bir akıllı TV veya NAS'ı evde bağlamak istiyorsanız, biraz daha yavaş bir bağlantıya sahipsiniz.
Bir kuplör olmadan Ethernet kablolarının doğrudan eklenmesi
Bir kuplör iki Ethernet kablosunu bağlamak için uygun bir yol sağlarken, bunları doğrudan bir kuplör olmadan ekleyebilirsiniz. Bununla birlikte, doğrudan birleştirme detay ve el becerisine çok daha fazla dikkat gerektirir. Sağlam bir el, temel lehim becerileri ve lehimleme demirine ihtiyacınız olacak!
Daha fazla bilgi edin:Windows 11'de çalışmayan Ethernet nasıl düzeltilir
Adımlar aslında temel birleştirme ile aynıdır, ancak sıyrıldıktan ve her iki uçtaki kabloların sekizinin hepsini birbirine eklemek istediğinizden sonra açtıktan sonra işler farklıdır.
Kablolar aç ve hizalandıktan sonra, her kabloya karşılık gelen renk kodlu kabloları bükün. Bir kablolu her bir telin diğer kablodan muadili ile sıkıca büküldüğünden emin olun. Bu, güvenli bir bağlantı ve doğru veri iletimi sağlar.
Kabloları birlikte bükdükten sonra, her bağlantıya biraz lehim uygulayın. Lehimleme, ekleri güçlendirir ve minimum sinyal kaybı sağlayarak daha iyi iletkenlik sağlar. Uygun boyutta bir lehimleme demir kullandığınızdan emin olun ve kısa devrelere neden olabilecek aşırı renklendirme önleyin.
Tüm bağlantıları lehimledikten sonra, onları yalıtma zamanı. Kısa devreleri önlemek için her bağlantıyı elektrik bantıyla ayrı ayrı sarın. Her bir eklemeyi sardıktan sonra, tüm grubu tek bir kablo oluşturmak için birleştirebilirsiniz. Elektrik bandı kalıcı bir çözüm değildir, bu nedenle bunun yerine ısı büzülme yalıtımına yatırım yapmak isteyebilirsiniz.

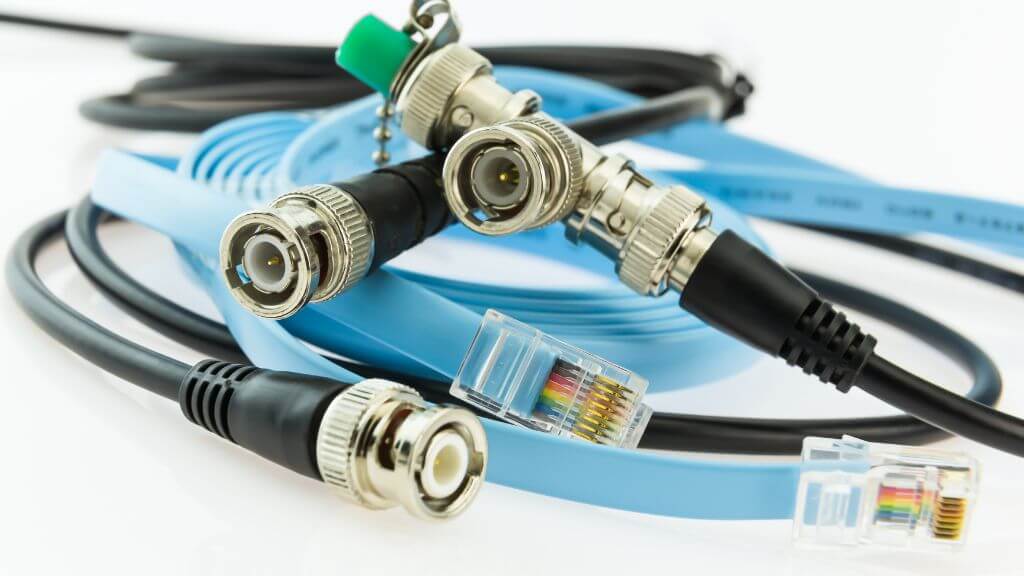

Koaksiyel ve fiber optik kablolarla uğraşmak
Gelişmiş Ethernet ağı bazen koaksiyel veya fiber optik kablolar içerir. Bu tür kablolar, diğer birleştirme teknikleri gerektiren CAT5E veya CAT6 kabloları gibi standart UTP (korumasız bükülmüş çift) kablolardan farklı şekillerde taşır.
Koaksiyel bir kablo eklemek, iç iletkeni ortaya çıkarmak için özel olarak tasarlanmış bir kablo striptizcisinin kullanılmasını içerir. Daha sonra yeni bir koaksiyel konektör üzerinde kıvrılacaksınız. Daha sonra iki kabloyu birleştirmek için bir koaksiyel kuplör kullanılabilir.
Fiber optik kablolara gelince, tamamen farklı bir top oyunudur. Bu kablolar verileri ışık darbeleri şeklinde taşır ve bunları birleştirme, füzyon ekleme adı verilen bir işlem içerir. Bu işlem, iki fiber optik kablo veya 'kaynak' için ısıyı kullanır. Minimum sinyal kaybı sağlayan ve genellikle en iyi profesyonellere veya uygun eğitim alanlara bırakılan hassas ve hassas bir süreçtir. Evinizin içinde fiber optik kablolama olması pek olası değildir. Ancak, bu üst düzey iş arazisidir.
Ethernet üzerindeki güç (POE) ve adaptörler
Bazen Ethernet kablonuz üzerinden veri ve güç verebilirsiniz.
Bu olarak bilinirEthernet üzerindeki güç (POE). Genellikle uygun elektrik kabloları olmadığı için ayrı bir güç kaynağının kolayca bulunmadığı yerlerde IP kameralar veya WiFi erişim noktaları gibi cihazlar için kullanılır.

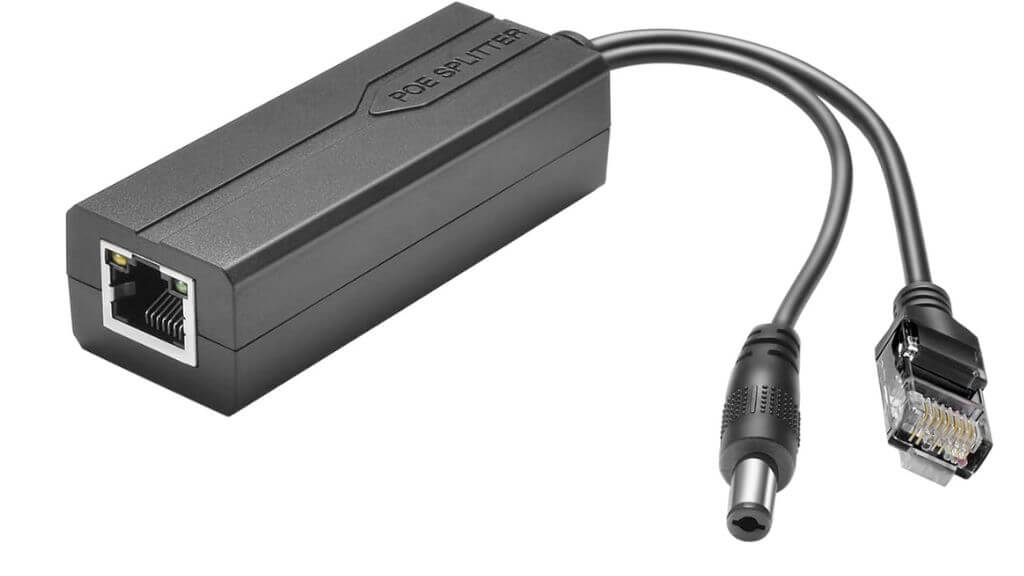

Bir PoE kablosu eklerken, DC güç pimlerinin cihazınıza taşıyacağı için doğru bir şekilde bağlandığından emin olmak çok önemlidir. Bu işlemi basitleştirmek için özel POE adaptörleri mevcuttur. Buna bir göz atPoe Pinout Rehberikesin ayrıntılar için.
Gitmemesi gereken yere yanlışlıkla güç göndererek ağ ekipmanlarını hızlı bir şekilde yok edebilirsiniz, bu nedenle herhangi bir şüpheniz varsa, sizin için özel uzunlukta POE kabloları oluşturmak için bir profesyonel ödemek daha iyidir.
Sarma
Bir Ethernet kablosunu nasıl ekleyeceğinizi öğrenmek, çoğu insanın sadece hayatlarında birkaç kez yapma ihtiyacı olmasına rağmen, kullanışlı bir beceridir. YapmazsanpayEkleme, özel uzunlukta yeni kablolar için ödeme daha ucuzdur. Sıkıştırma araçları ve ağ testçileri bir kerelik DIY projesini haklı çıkarmak için pahalıdır.
Bunu kendiniz denemeye karar verirseniz, güvende olmayı, renk koduna saygı duymayı ve iletkenlerinizin uygun şekilde suçlandığından emin olun ve kısa bir süre içinde sağlam bir Ethernet bağlantısınız olmalıdır. Ancak, bir Powerline Ethernet Extender şeklinde alternatif bir çözüm düşünebilirsiniz.
